گرید پیچ چیست؟

گرید پیچ چیست؟ در صنایع مهندسی و ساخت‌وساز، انتخاب مناسب‌ترین نوع پیچ برای هر کاربرد از اهمیت حیاتی برخوردار است. گرید پیچ به عنوان شاخصی کلیدی که مشخصات مکانیکی و قابلیت‌های عملکردی پیچ را تعیین می‌کند، نقش اساسی در این انتخاب ایفا می‌نماید. درک عمیق مفهوم گرید پیچ نه تنها برای مهندسان طراحی، بلکه برای پیمانکاران، ناظران فنی و خریداران تجهیزات صنعتی ضروری است. این مقاله به بررسی جامع ابعاد مختلف گرید پیچ، سیستم‌های طبقه‌بندی بین‌المللی و ملاحظات کاربردی آن می‌پردازد.

بیشتر بخوانید: پیچ خودکار

تعریف بنیادین گرید پیچ

گرید پیچ در واقع سیستم طبقه‌بندی‌ای است که مشخصات فنی و مکانیکی پیچ را به صورت استانداردشده بیان می‌کند. این سیستم با تعیین پارامترهای کلیدی مانند استحکام کششی، تنش تسلیم، مقاومت برشی و چقرمگی، امکان انتخاب دقیق پیچ مناسب برای هر کاربرد را فراهم می‌آورد. گرید پیچ معمولاً به صورت یک کد عددی یا حروفی نمایش داده می‌شود که هر بخش از این کد بیانگر ویژگی خاصی از پیچ است. به عنوان مثال، در سیستم متداول ISO که با اعدادی مانند 8.8، 10.9 یا 12.9 نشان داده می‌شود، عدد اول نشان‌دهنده یک صدم استحکام کششی نهایی بر حسب مگاپاسکال و عدد بعد از نقطه نشان‌دهنده نسبت تنش تسلیم به استحکام کششی است.

درک این سیستم طبقه‌بندی به متخصصان اجازه می‌دهد بدون نیاز به بررسی جزئیات فنی هر پیچ، به سرعت ویژگی‌های اصلی آن را تشخیص دهند. این امر به ویژه در پروژه‌های بزرگ صنعتی که هزاران نوع پیچ مختلف مورد استفاده قرار می‌گیرد، از اهمیت عملیاتی بالایی برخوردار است. گرید پیچ نه تنها بر مشخصات مکانیکی، بلکه بر روش تولید، مواد اولیه و حتی نوع عملیات حرارتی اعمال شده بر پیچ نیز دلالت دارد.

سیستم‌های طبقه‌بندی بین‌المللی

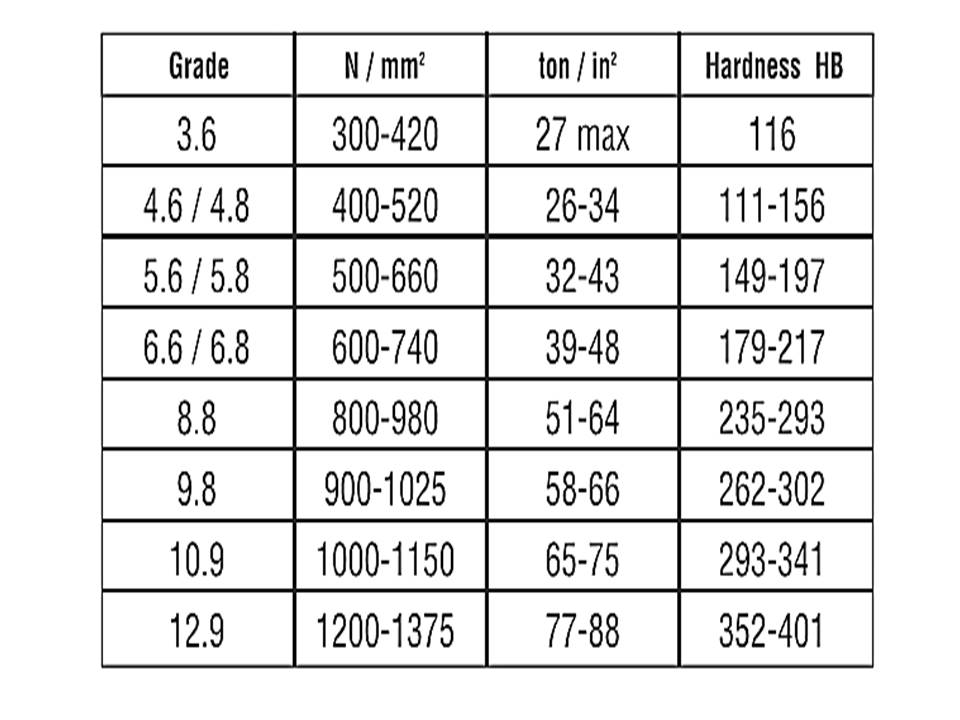

در سطح جهانی، سیستم‌های مختلفی برای تعیین گرید پیچ وجود دارد که مهم‌ترین آن‌ها شامل استاندارد ISO (سازمان بین‌المللی استاندارد)، ASTM (انجمن آمریکایی آزمون و مواد) و DIN (موسسه استاندارد آلمان) می‌شود. سیستم ISO که به صورت اعدادی مانند 4.6، 5.8، 8.8، 10.9 و 12.9 بیان می‌شود، به عنوان جامع‌ترین و پرکاربردترین سیستم طبقه‌بندی در سطح جهانی شناخته می‌شود. در این سیستم همانطور که اشاره شد، عدد قبل از نقطه ضربدر 100، استحکام کششی نهایی بر حسب مگاپاسکال را نشان می‌دهد و عدد بعد از نقطه نسبت تنش تسلیم به استحکام کششی را بیان می‌کند.

بیشتر بخوانید: پیچ چیست؟

استاندارد ASTM که بیشتر در آمریکا و کانادا مورد استفاده قرار می‌گیرد، از حروف و اعداد ترکیبی مانند A325، A490 یا F1554 استفاده می‌کند. این سیستم علاوه بر مشخصات مکانیکی، مواردی مانند کاربرد ویژه، جنس مواد و شرایط محیطی مناسب را نیز پوشش می‌دهد. سیستم DIN آلمان نیز که شباهت زیادی به ISO دارد، معمولاً برای پیچ‌های با استانداردهای خاص آلمانی به کار می‌رود. انتخاب بین این سیستم‌ها معمولاً بر اساس منطقه جغرافیایی، الزامات پروژه و ترجیحات کارفرما انجام می‌شود.

رابطه گرید پیچ با جنس مواد و عملیات حرارتی

گرید پیچ ارتباط تنگاتنگی با جنس مواد اولیه و فرآیندهای تولید پیچ دارد. پیچ‌های با گرید پایین مانند 4.6 یا 5.8 معمولاً از فولادهای کم‌کربن معمولی ساخته می‌شوند و ممکن است تحت عملیات حرارتی خاصی قرار نگیرند. در مقابل، پیچ‌های با گریدهای بالاتر مانند 8.8 به بالا از فولادهای کربنی متوسط یا آلیاژی ساخته شده و تحت عملیات حرارتی کوئنچ و تمپر قرار می‌گیرند تا به خواص مکانیکی مطلوب دست یابند.

پیچ‌های با گرید 12.9 که جزء پیچ‌های پراستحکام محسوب می‌شوند، معمولاً از فولادهای آلیاژی با ترکیبات خاص و با عملیات حرارتی دقیق تولید می‌شوند. در برخی کاربردهای ویژه، از مواد غیرفولادی مانند تیتانیوم، آلومینیوم آلیاژی یا حتی مواد کامپوزیتی نیز برای ساخت پیچ استفاده می‌شود که طبیعتاً سیستم گریدبندی متفاوتی دارند. آگاهی از این رابطه به مهندسان کمک می‌کند تا بر اساس شرایط محیطی و بارهای وارده، هم گرید مناسب و هم جنس مطلوب پیچ را انتخاب نمایند.

کاربردهای صنعتی بر اساس گرید پیچ

انتخاب گرید پیچ باید متناسب با الزامات هر کاربرد صنعتی انجام شود. پیچ‌های با گریدهای پایین (4.6 تا 5.8) معمولاً در اتصالات غیرحیاتی که تحت بارهای سنگین یا دینامیکی قرار ندارند، مانند اتصالات مبلمان، سازه‌های سبک یا محفظه‌های غیرفشار استفاده می‌شوند. پیچ‌های گرید 8.8 که متداول‌ترین نوع پیچ در صنعت محسوب می‌شوند، در اتصالات عمومی سازه‌های فولادی، ماشین‌آلات صنعتی و خودروسازی کاربرد گسترده‌ای دارند.

بیشتر بخوانید: پیچ خشکه

برای اتصالات حیاتی که تحت بارهای دینامیکی، ضربه‌ای یا خستگی قرار دارند، مانند اتصالات سازه‌های هوایی، پل‌ها یا تجهیزات تحت فشار، معمولاً از پیچ‌های با گرید 10.9 یا بالاتر استفاده می‌شود. پیچ‌های گرید 12.9 که بالاترین استحکام را در بین پیچ‌های معمول دارند، در کاربردهای فوق‌حساس مانند اتصالات موتورهای پرسرعت، تجهیزات حفاری و سیستم‌های نظامی به کار می‌روند. در صنایع نفت و گاز و پتروشیمی که شرایط خورنده وجود دارد، علاوه بر گرید بالا، معمولاً به پوشش‌های ضدخوردگی ویژه نیز نیاز است.

ملاحظات فنی در انتخاب گرید پیچ

انتخاب گرید مناسب پیچ نیازمند تحلیل چندین عامل فنی است. نخستین گام، تعیین بارهای وارده بر اتصال شامل بارهای استاتیکی، دینامیکی، ضربه‌ای و خستگی است. گام بعدی بررسی شرایط محیطی مانند دما، رطوبت و وجود مواد خورنده است. در محیط‌های با دمای بسیار بالا یا بسیار پایین، ممکن است نیاز به استفاده از گریدهای خاص با خواص مکانیکی پایدار در آن دماها باشد.

عامل مهم دیگر، سازگاری مواد است. در اتصالاتی که احتمال خوردگی گالوانیکی وجود دارد (مانند اتصال آلومینیوم به فولاد)، باید علاوه بر گرید پیچ، به جنس مواد و پوشش آن نیز توجه ویژه‌ای داشت. در کاربردهای ارتعاشی، انتخاب گرید مناسب همراه با روش‌های قفل‌کنندگی اضافی ضروری است. همچنین در برخی موارد، الزامات استانداردهای صنعتی خاص، گرید قابل قبول را تعیین می‌کنند که باید دقیقاً رعایت شود.

نشانه‌گذاری و شناسایی گرید پیچ

پیچ‌های صنعتی معمولاً به روش‌های مختلفی با نشانه‌گذاری گرید مشخص می‌شوند. متداول‌ترین روش، حک کردن علامت‌های برجسته بر روی سر پیچ است. در سیستم ISO، این علامت‌ها معمولاً شامل اعداد و خطوطی است که گرید پیچ را نشان می‌دهد. به عنوان مثال، پیچ 8.8 معمولاً با عدد 8.8 یا دو خط عمودی روی سر پیچ مشخص می‌شود. پیچ 10.9 ممکن است با عدد 10.9 یا یک خط عمودی و یک دایره نشان داده شود.

بیشتر بخوانید: تفاوت پیچ خشکه و آهنی

در سیستم ASTM، معمولاً از علائم خاصی مانند خطوط شعاعی یا نمادهای هندسی استفاده می‌شود. این نشانه‌گذاری‌ها نه تنها گرید، بلکه در برخی موارد تولیدکننده پیچ و شماره سریال آن را نیز مشخص می‌کنند. توانایی خواندن این نشانه‌ها برای مهندسان و تکنسین‌ها ضروری است تا از استفاده نادرست پیچ‌ها در کاربردهای نامناسب جلوگیری شود. در برخی پروژه‌های حساس، حتی ممکن است نیاز به ارائه گواهی مواد (MTR) برای هر دسته از پیچ‌ها باشد که مشخصات دقیق مواد و نتایج آزمون‌های مکانیکی را تأیید می‌کند.

آزمون‌های کنترل کیفیت و تضمین گرید پیچ

تأیید تطابق پیچ با گرید اعلام شده نیازمند انجام مجموعه‌ای از آزمون‌های کنترل کیفیت است. آزمون کشش برای تعیین استحکام کششی نهایی و تنش تسلیم، آزمون سختی برای بررسی یکنواختی خواص مکانیکی در سطح مقطع پیچ و آزمون ضربه برای سنجش چقرمگی مواد از جمله این آزمایش‌ها هستند. در برخی کاربردهای ویژه، آزمون‌های اضافی مانند آزمون خستگی، آزمون خزش یا آزمون‌های متالورژیکی نیز انجام می‌شود.

بیشتر بخوانید: پیچ خودرویی

این آزمون‌ها ممکن است به صورت نمونه‌ای روی هر دسته از پیچ‌ها یا به صورت صددرصد برای پیچ‌های با حساسیت بالا انجام شود. نتایج این آزمون‌ها باید با مقادیر استاندارد تعیین‌شده برای هر گرید مقایسه شود. در برخی صنایع حساس مانند هوافضا یا نیروگاه‌های هسته‌ای، ممکن است نیاز به انجام آزمون‌های غیرمخرب مانند ذرات مغناطیسی یا اولتراسونیک نیز باشد تا از عدم وجود عیوب داخلی در پیچ‌ها اطمینان حاصل شود.

نتیجه‌گیری

گرید پیچ به عنوان زبانی جهانی در صنعت اتصال‌دهنده‌ها، امکان ارتباط دقیق و فنی بین طراحان، تولیدکنندگان و کاربران نهایی را فراهم می‌آورد. درک عمیق این سیستم طبقه‌بندی و کاربرد صحیح آن می‌تواند به طور قابل توجهی بر ایمنی، قابلیت اطمینان و عمر مفید اتصالات تأثیر بگذارد. با پیشرفت فناوری‌های مواد و روش‌های تولید، امروزه شاهد ظهور گریدهای جدیدی از پیچ‌ها با قابلیت‌های ویژه هستیم که امکان استفاده از آن‌ها در شرایط عملیاتی پیچیده‌تر را فراهم می‌آورد. انتخاب آگاهانه گرید پیچ بر اساس تحلیل دقیق شرایط کارکرد، نه تنها از بروز خرابی‌های پرهزینه جلوگیری می‌کند، بلکه به بهینه‌سازی هزینه‌های پروژه نیز کمک شایانی می‌نماید.
