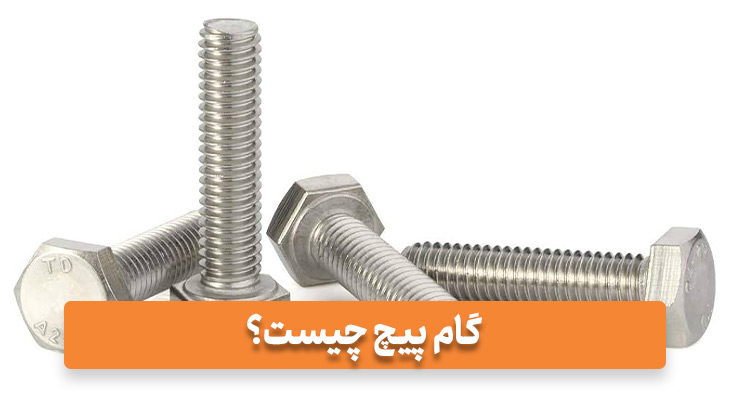

گام پیچ چیست؟

گام پیچ چیست؟ در دنیای اتصالات مکانیکی، گام پیچ به عنوان یکی از اساسی‌ترین پارامترهای طراحی شناخته می‌شود که تأثیر مستقیمی بر عملکرد و قابلیت‌های اتصال دارد. گام پیچ که با اصطلاح انگلیسی Pitch شناخته می‌شود، در واقع معیاری برای اندازه‌گیری فاصله بین نقاط متناظر رزوه‌های مجاور است. درک عمیق این مفهوم نه تنها برای مهندسان طراحی، بلکه برای تکنسین‌های مونتاژ، تولیدکنندگان و حتی خریداران تجهیزات صنعتی ضروری است. این مقاله به بررسی جامع ابعاد مختلف گام پیچ، سیستم‌های اندازه‌گیری، استانداردهای مرتبط و ملاحظات کاربردی آن می‌پردازد.

بیشتر بخوانید: پیچ خودکار

تعریف بنیادین گام پیچ

گام پیچ در ساده‌ترین تعریف، فاصله محوری بین دو نقطه متناظر روی رزوه‌های مجاور است. در عمل، این فاصله معمولاً از بالای یک رزوه تا بالای رزوه بعدی اندازه‌گیری می‌شود. گام پیچ رابطه معکوس با تعداد رزوه در واحد طول دارد؛ به این معنی که هرچه گام درشت‌تر باشد، تعداد رزوه‌ها در واحد طول کمتر خواهد بود. این پارامتر به‌طور مستقیم بر ویژگی‌های عملکردی پیچ مانند سرعت پیشروی، استحکام اتصال و مقاومت در برابر شل شدن تأثیر می‌گذارد.

در سیستم‌های متریک، گام پیچ بر حسب میلی‌متر بیان می‌شود. برای مثال، یک پیچ M10 با گام 1.5 به این معنی است که فاصله بین رزوه‌های مجاور 1.5 میلی‌متر است. در سیستم اینچی که عمدتاً در آمریکا و برخی کشورهای دیگر استفاده می‌شود، گام پیچ به صورت تعداد رزوه در هر اینچ (TPI) بیان می‌گردد. به عنوان مثال، یک پیچ 1/4-20 UNC دارای 20 رزوه در هر اینچ است که معادل گام 1.27 میلی‌متر می‌باشد. درک این تفاوت در سیستم‌های اندازه‌گیری برای انتخاب صحیح پیچ و مهره در کاربردهای بین‌المللی ضروری است.

انواع گام پیچ از نظر درشتی

پیچ‌ها از نظر گام به دو دسته اصلی ریزدنده و درشتدنده تقسیم می‌شوند. پیچ‌های درشتدنده (مانند استاندارد UNC در سیستم اینچی یا سری معمولی در سیستم متریک) دارای گام بزرگتر و در نتیجه رزوه‌های کمتری در واحد طول هستند. این نوع پیچ‌ها به دلیل سطح مقطع بیشتر رزوه‌ها، استحکام بالاتری در برابر بارهای کششی دارند و برای مصارف عمومی که نیاز به تحمل بارهای سنگین است، مناسب‌تر هستند. همچنین، به دلیل تلرانس بیشتر در ساخت، در شرایطی که دقت اتصال اهمیت کمتری دارد یا سطوح اتصال ممکن است آلودگی داشته باشند، عملکرد بهتری از خود نشان می‌دهند.

در مقابل، پیچ‌های ریزدنده (مانند استاندارد UNF در سیستم اینچی یا سری ریز در سیستم متریک) دارای گام کوچکتر و تعداد رزوه بیشتر در واحد طول هستند. این پیچ‌ها به دلیل تراکم بیشتر رزوه‌ها، توزیع تنش بهتری داشته و برای اتصالات دقیق که نیاز به تنظیم ظریف دارند، مناسب‌تر هستند. همچنین در کاربردهای ارتعاشی، پیچ‌های ریزدنده کمتر تمایل به شل شدن دارند. از این نوع پیچ‌ها به‌طور گسترده در صنایع هوافضا، خودروسازی و تجهیزات دقیق استفاده می‌شود. انتخاب بین این دو نوع بستگی به الزامات طراحی، شرایط کارکرد و نوع بارهای وارده دارد.

بیشتر بخوانید: پیچ خودکار چهارسو

رابطه گام پیچ با زاویه رزوه و شکل پروفیل

گام پیچ به تنهایی تعیین‌کننده کامل ویژگی‌های رزوه نیست، بلکه باید در کنار دو پارامتر مهم دیگر یعنی زاویه رزوه و شکل پروفیل در نظر گرفته شود. زاویه رزوه که معمولاً 60 درجه برای پیچ‌های متریک و 55 درجه برای پیچ‌های لوله‌ای است، بر میزان اصطکاک و قفل‌شدگی اتصال تأثیر می‌گذارد. هرچه این زاویه کوچکتر باشد، اصطکاک بین سطوح بیشتر شده و اتصال محکم‌تر خواهد بود، اما در عین حال باز و بسته کردن آن نیز دشوارتر می‌شود.

شکل پروفیل رزوه نیز عامل مهم دیگری است که در کنار گام پیچ باید مورد توجه قرار گیرد. رایج‌ترین پروفیل‌ها شامل مثلثی (مانند پیچ‌های معمولی)، ذوزنقه‌ای (برای انتقال حرکت)، گرد (برای مقاومت در برابر خستگی) و مربعی (برای بارهای سنگین یکطرفه) هستند. هر یک از این پروفیل‌ها با گام‌های خاصی ترکیب می‌شوند تا عملکرد مطلوب را در کاربردهای مختلف ارائه دهند. به عنوان مثال، پیچ‌های انتقال حرکت معمولاً دارای گام بزرگ با پروفیل ذوزنقه‌ای هستند، در حالی که پیچ‌های اتصالی ظریف ممکن است گام ریز با پروفیل مثلثی داشته باشند.

بیشتر بخوانید: پیچ چیست؟

محاسبات مرتبط با گام پیچ

در طراحی اتصالات پیچی، محاسبات متعددی بر اساس گام پیچ انجام می‌شود که از جمله مهم‌ترین آن‌ها می‌توان به محاسبه سرعت پیشروی (Lead) اشاره کرد. سرعت پیشروی در پیچ‌های تک‌رزوه برابر با گام پیچ است، اما در پیچ‌های چندرزوه (مانند پیچ‌های بالابر) این مقدار برابر با گام پیچ ضربدر تعداد رزوه‌ها است. این پارامتر در کاربردهای حرکتی مانند پیچ‌های ساچمه‌ای یا سیستم‌های انتقال خطی اهمیت ویژه‌ای دارد.

محاسبه دیگر، نسبت تبدیل حرکت چرخشی به خطی است که مستقیماً به گام پیچ وابسته است. هرچه گام پیچ کوچکتر باشد، نسبت تبدیل بالاتر رفته و دقت حرکت افزایش می‌یابد، اما در عین حال سرعت حرکت خطی کاهش پیدا می‌کند. در محاسبات تنش نیز، گام پیچ بر توزیع بار روی رزوه‌ها تأثیر می‌گذارد. پیچ‌های با گام ریزتر توزیع بار یکنواخت‌تری داشته و معمولاً برای بارهای خستگی مناسب‌تر هستند. این محاسبات در طراحی اتصالات حیاتی مانند سازه‌های هوافضا یا تجهیزات تحت فشار از اهمیت ویژه‌ای برخوردارند.

استانداردهای گام پیچ

گام پیچ در استانداردهای بین‌المللی مختلفی تعریف شده است که از جمله مهم‌ترین آن‌ها می‌توان به استاندارد ISO متریک برای سیستم‌های متریک و استانداردهای UNC/UNF برای سیستم اینچی اشاره کرد. در استاندارد ISO، گام‌های پیچ برای هر قطر به صورت سری‌های معمولی (با گام درشت) و سری‌های ریز ارائه شده‌اند. به عنوان مثال، برای پیچ M10، گام استاندارد 1.5 میلی‌متر و گام ریز 1.25 میلی‌متر است. این استانداردها نه تنها ابعاد، بلکه تلرانس‌های قابل قبول برای گام پیچ را نیز مشخص می‌کنند.

استانداردهای تخصصی‌تر مانند پیچ‌های لوله‌ای (NPT, BSP) نیز گام‌های خاص خود را دارند که معمولاً بر اساس قطر اسمی لوله تعریف می‌شوند. در صنایع خاص مانند هوافضا یا پزشکی، ممکن است از استانداردهای اختصاصی با گام‌های ویژه استفاده شود که نیاز به دقت و کیفیت ساخت بسیار بالایی دارند. رعایت این استانداردها در تولید و انتخاب پیچ‌ها برای اطمینان از قابلیت تعویض و عملکرد صحیح اتصالات ضروری است. در بسیاری از موارد، استاندارد گام پیچ به صورت بخشی از مشخصات فنی پیچ (مانند M8x1.25) درج می‌شود که هم قطر و هم گام را مشخص می‌کند.

بیشتر بخوانید: پیچ خشکه

تأثیر گام پیچ بر عملکرد اتصال

گام پیچ تأثیر مستقیمی بر چندین ویژگی مهم اتصال دارد که از جمله آن‌ها می‌توان به استحکام کششی، مقاومت در برابر شل شدن و کارایی در شرایط مختلف اشاره کرد. در استحکام کششی، پیچ‌های با گام درشت‌تر به دلیل سطح مقطع بیشتر در رزوه‌ها، معمولاً استحکام بالاتری دارند. با این حال، پیچ‌های ریزدنده به دلیل توزیع بهتر تنش روی تعداد بیشتری از رزوه‌ها، در بارهای خستگی عملکرد بهتری از خود نشان می‌دهند.

در مورد مقاومت در برابر شل شدن، پیچ‌های با گام ریزتر به دلیل زاویه مارپیچ کوچکتر، کمتر تمایل به شل شدن تحت ارتعاش دارند. این ویژگی باعث شده تا در صنایع خودروسازی و هوافضا که ارتعاشات مداوم وجود دارد، از پیچ‌های ریزدنده بیشتر استفاده شود. همچنین در کاربردهای دقیق که نیاز به تنظیم ظریف وجود دارد، گام ریز امکان کنترل بهتر موقعیت را فراهم می‌آورد. از طرف دیگر، پیچ‌های با گام درشت در محیط‌های آلوده یا خورده بهتر عمل می‌کنند چرا که احتمال قفل شدن ذرات خارجی بین رزوه‌ها کمتر است.

انتخاب گام پیچ مناسب برای کاربردهای مختلف

انتخاب گام پیچ مناسب برای هر کاربرد نیازمند تحلیل چندین عامل است. در محیط‌های صنعتی معمولی که نیاز به اتصالات محکم با قابلیت مونتاژ سریع است، معمولاً از پیچ‌های با گام درشت استفاده می‌شود. این نوع پیچ‌ها به دلیل سرعت بیشتر در باز و بسته کردن و تحمل بارهای سنگین، در ساخت سازه‌های فولادی، ماشین‌آلات سنگین و تجهیزات صنعتی کاربرد گسترده‌ای دارند.

در مقابل، برای اتصالات دقیق که نیاز به تنظیم حساس یا مقاومت در برابر ارتعاش دارند، پیچ‌های ریزدنده انتخاب بهتری هستند. صنایع هوافضا، سیستم‌های اپتیک دقیق و تجهیزات پزشکی از جمله مصرف‌کنندگان اصلی این نوع پیچ‌ها محسوب می‌شوند. در کاربردهای حرکتی مانند پیچ‌های ساچمه‌ای یا سیستم‌های انتقال خطی، گام پیچ بر اساس دقت و سرعت حرکت مورد نیاز انتخاب می‌شود. گام‌های بزرگتر سرعت بیشتر و گام‌های کوچکتر دقت بالاتری ارائه می‌دهند.

نوع مواد نیز در انتخاب گام پیچ مؤثر است. برای مواد نرم مانند آلومینیوم یا چوب معمولاً از پیچ‌های با گام درشت استفاده می‌شود تا از برش رزوه‌ها جلوگیری شود. در مواد سخت مانند فولادهای آلیاژی، پیچ‌های ریزدنده عملکرد بهتری دارند. شرایط محیطی نیز عامل مهم دیگری است؛ در محیط‌های مرطوب یا خورنده، پیچ‌های با گام درشت کمتر مستعد قفل شدن هستند.

روش‌های اندازه‌گیری و کنترل گام پیچ

اندازه‌گیری دقیق گام پیچ برای اطمینان از کیفیت و عملکرد صحیح اتصالات ضروری است. ساده‌ترین روش استفاده از شابلون‌های گام پیچ (Thread Pitch Gauge) است که مجموعه‌ای از تیغه‌های دندانه‌دار با گام‌های استاندارد هستند. با تطابق تیغه با رزوه پیچ می‌توان گام آن را تعیین کرد. این روش برای کنترل‌های سریع در خط تولید مناسب است، اما دقت محدودی دارد.

برای اندازه‌گیری دقیق‌تر، از ابزارهای پیشرفته‌تری مانند میکرومترهای مخصوص رزوه، پروژکتورهای پروفیل یا دستگاه‌های اندازه‌گیری سه‌بعدی (CMM) استفاده می‌شود. این دستگاه‌ها قادرند علاوه بر گام پیچ، پارامترهای دیگری مانند زاویه رزوه، عمق و شکل پروفیل را نیز با دقت میکرونی اندازه‌گیری کنند. در تولید انبوه پیچ‌های با کیفیت بالا، معمولاً از سیستم‌های کنترل آنلاین استفاده می‌شود که به‌طور خودکار گام پیچ را در حین تولید کنترل می‌کنند.

بیشتر بخوانید: پیچ آلن چیست؟

کنترل گام پیچ نه تنها در مرحله تولید، بلکه در طول عمر مفید اتصال نیز اهمیت دارد. سایش رزوه‌ها یا تغییر شکل پلاستیک می‌تواند گام پیچ را تغییر دهد و منجر به عملکرد نامناسب اتصال شود. در بازرسی‌های دوره‌ای تجهیزات حیاتی، اندازه‌گیری گام پیچ‌های پرتنش بخشی از پروتکل‌های نگهداری پیشگیرانه محسوب می‌شود.

نتیجه‌گیری

گام پیچ به عنوان یکی از پارامترهای کلیدی در طراحی اتصالات مکانیکی، نقش تعیین‌کننده‌ای در عملکرد نهایی سیستم دارد. انتخاب گام مناسب بر اساس نوع بارگذاری، شرایط محیطی و الزامات عملکردی، نیازمند درک عمیق از روابط پیچیده بین این پارامتر و سایر ویژگی‌های اتصال است. با پیشرفت فناوری‌های تولید، امروزه امکان ساخت پیچ‌هایی با گام‌های بسیار دقیق و غیراستاندارد برای کاربردهای ویژه فراهم شده است.

درک صحیح از مفهوم گام پیچ و تأثیر آن بر رفتار اتصال، به مهندسان و تکنسین‌ها این امکان را می‌دهد تا در طراحی و انتخاب اتصالات، تصمیم‌های بهینه‌تری اتخاذ کنند. از اتصالات ساده گرفته تا سیستم‌های حرکتی پیچیده، گام پیچ عاملی کلیدی در دستیابی به عملکرد مطلوب محسوب می‌شود. با توجه به تنوع استانداردها و کاربردهای مختلف، تسلط بر این مفهوم و ملاحظات مرتبط با آن برای کلیه دست‌اندرکاران صنعت اتصالات ضروری است.
