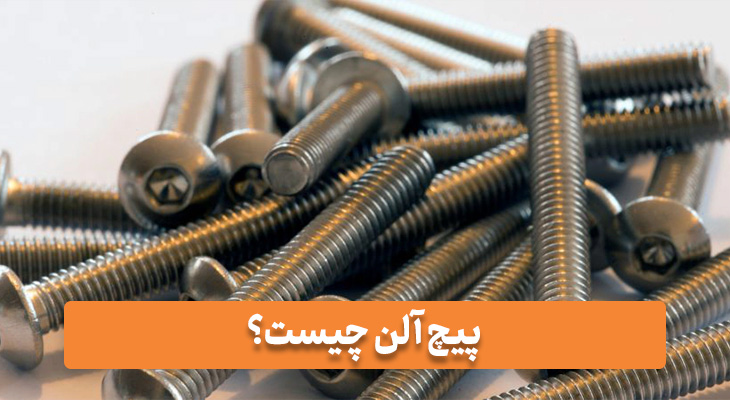

پیچ آلن چیست؟

پیچ آلن چیست؟ پیچ آلن که با نام‌های پیچ آلن کاپ یا پیچ سوکت سر نیز شناخته می‌شود، یکی از پرکاربردترین انواع اتصال‌دهنده‌ها در صنایع مختلف محسوب می‌شود. این پیچ به دلیل طراحی منحصر به فرد و مزایای عملکردی خاص، جایگاه ویژه‌ای در مونتاژ دقیق و اتصالات فشرده پیدا کرده است. درک کامل ویژگی‌ها، استانداردها و کاربردهای این پیچ برای مهندسان طراحی، تکنسین‌های مونتاژ و فعالان حوزه مکانیک ضروری است. این مقاله به بررسی همه‌جانبه پیچ آلن از جنبه‌های فنی، کاربردی و صنعتی می‌پردازد.

بیشتر بخوانید: پیچ خودکار

تعریف و ویژگی‌های ساختاری پیچ آلن

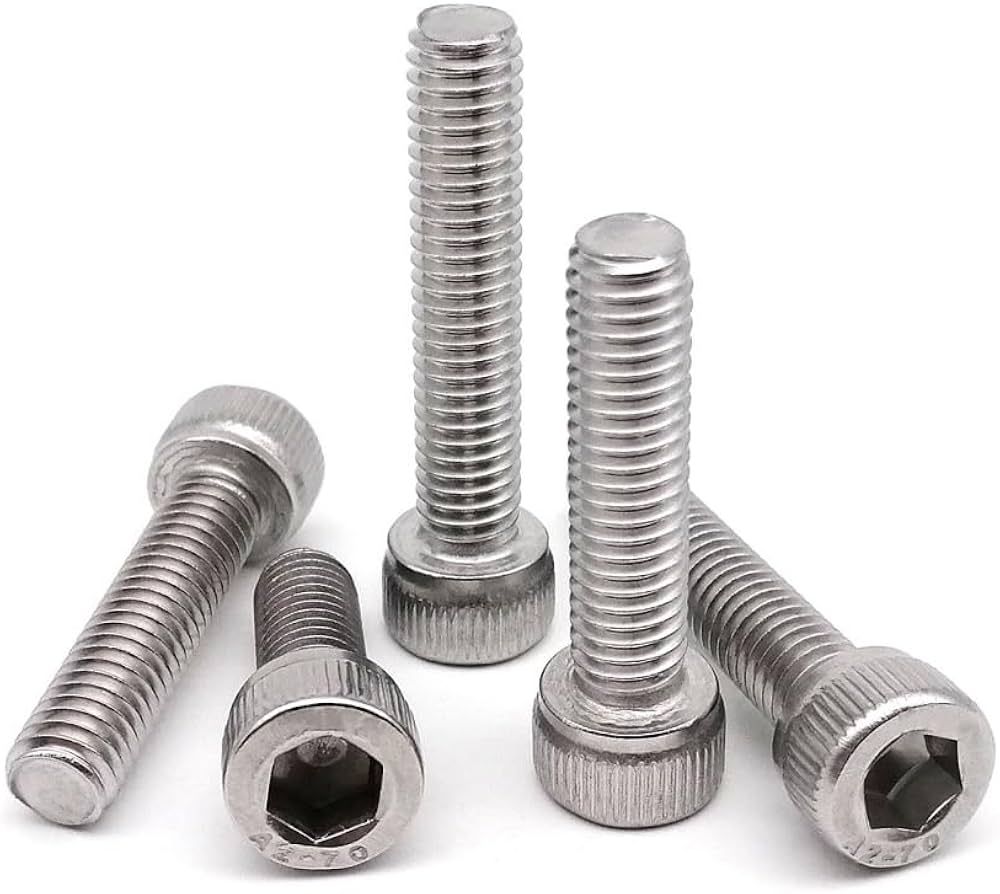

پیچ آلن نوعی پیچ با سر استوانه‌ای یا مخروطی است که به جای شیار معمولی، دارای یک حفره شش‌ضلعی (هگزاگونال) در سر خود می‌باشد. این طراحی خاص امکان استفاده از آچار آلن (هگزاگونال) را برای سفت و شل کردن پیچ فراهم می‌آورد. مهم‌ترین مزیت این طراحی، امکان اعمال گشتاور بالا در فضای محدود است که آن را برای کاربردهای فشرده ایده‌آل می‌سازد. پیچ‌های آلن معمولاً از فولاد کربنی، فولاد آلیاژی، استنلس استیل یا حتی تیتانیوم ساخته می‌شوند و در گریدهای مختلف استحکامی از 8.8 تا 12.9 تولید می‌گردند.

ساختار این پیچ‌ها به گونه‌ای است که سر پیچ می‌تواند به صورت کامل در داخل قطعه کار فرو رود (پیچ آلن سر مخفی) یا روی سطح قرار گیرد (پیچ آلن سر برجسته). این ویژگی به طراحان اجازه می‌دهد تا بر اساس نیازهای فضایی و زیبایی شناختی، نوع مناسب را انتخاب کنند. رزوه‌های پیچ آلن می‌تواند به صورت تمام رزوه یا بخشی رزوه باشد و در گام‌های مختلف تولید شود. کیفیت سطحی بالا و دقت ابعادی از مشخصات بارز پیچ‌های آلن مرغوب است که امکان اتصال دقیق و محکم را فراهم می‌آورد.

بیشتر بخوانید: پیچ آلن سرتخت

تاریخچه و استانداردهای پیچ آلن

اختراع پیچ آلن به شرکت آلن مانیوفکتورینگ کمپانی در اوایل قرن بیستم نسبت داده می‌شود. این شرکت که در ابتدا تولیدکننده گیره‌های دوچرخه بود، برای رفع نیاز به اتصال محکم در شرایط فضای محدود، این طراحی انقلابی را ارائه داد. امروزه استانداردهای متعددی برای تولید پیچ آلن وجود دارد که مهم‌ترین آنها شامل ISO 4762 (پیچ آلن سر استوانه‌ای)، ISO 7380 (پیچ آلن سر گنبدی)، DIN 912 (معادل آلمانی ISO 4762) و استانداردهای ASTM F835 (آمریکایی) می‌شود.

این استانداردها مشخصات دقیقی از جمله ابعاد حفره هگزاگونال، عمق سوکت، زاویه مخروطی سر پیچ، تلرانس‌های ابعادی و خواص مکانیکی را تعیین می‌کنند. در سیستم متریک، اندازه پیچ‌های آلن معمولاً از M1.6 تا M24 متغیر است و در سیستم اینچی از #0 تا 1 اینچ موجود می‌باشد. طول پیچ نیز بسته به کاربرد می‌تواند از چند میلی‌متر تا چند صد میلی‌متر متفاوت باشد. انتخاب استاندارد مناسب بر اساس منطقه جغرافیایی، صنعت خاص و الزامات پروژه انجام می‌شود.

بیشتر بخوانید: پیچ چیست؟

مزایای پیچ آلن در مقایسه با سایر اتصال‌دهنده‌ها

پیچ آلن به دلایل متعددی در صنایع مختلف ترجیح داده می‌شود. اولین و مهم‌ترین مزیت، قابلیت استفاده در فضاهای محدود است. برخلاف پیچ‌های معمولی که نیاز به فضای کافی برای چرخش آچار دارند، پیچ آلن را می‌توان در مکان‌هایی که دسترسی به آنها مشکل است، استفاده کرد. مزیت دوم، توزیع یکنواخت نیرو در حین سفت کردن است که احتمال آسیب دیدن سوکت را کاهش می‌دهد و امکان اعمال گشتاور دقیق‌تری را فراهم می‌آورد.

از دیگر مزایای قابل توجه می‌توان به مقاومت بالاتر در برابر لغزش ابزار اشاره کرد. شکل شش‌ضلعی سوکت در مقایسه با شیارهای مستقیم، درگیری بهتری با ابزار ایجاد می‌کند و احتمال خرابی سر پیچ در حین کار را کاهش می‌دهد. همچنین، طراحی سر فرو رونده این پیچ‌ها امکان ایجاد سطح صاف پس از نصب را فراهم می‌آورد که از نظر زیبایی شناختی و آیرودینامیکی مزیت محسوب می‌شود. در کاربردهای ارتعاشی نیز پیچ‌های آلن به دلیل سطح تماس بیشتر با ابزار، کمتر مستعد شل شدن هستند.

کاربردهای صنعتی پیچ آلن

پیچ آلن در صنایع متعددی کاربرد گسترده‌ای دارد. در صنعت خودروسازی، از این پیچ‌ها برای اتصال قطعات موتور، گیربکس، سیستم تعلیق و بدنه استفاده می‌شود. صنایع الکترونیک و کامپیوتر نیز به دلیل نیاز به اتصالات دقیق در فضای محدود، مصرف کننده عمده پیچ‌های آلن هستند. در ساخت دستگاه‌های پزشکی و تجهیزات آزمایشگاهی که نیاز به اتصالات تمیز و دقیق وجود دارد، پیچ آلن گزینه اول محسوب می‌شود.

بیشتر بخوانید: پیچ خشکه

صنایع هوافضا از دیگر مصرف‌کنندگان اصلی این پیچ‌ها هستند که در آنها علاوه بر استحکام، وزن کم و قابلیت اطمینان بالا نیز اهمیت دارد. در ماشین‌آلات صنعتی و رباتیک، پیچ‌های آلن به دلیل امکان سرویس و نگهداری آسان، ترجیح داده می‌شوند. حتی در صنایع لوکس مانند ساخت ساعت‌های مچی و تجهیزات عکاسی حرفه‌ای نیز از پیچ‌های آلن ظریف و دقیق استفاده می‌شود. این گستردگی کاربرد نشان‌دهنده انعطاف‌پذیری و قابلیت‌های منحصر به فرد این نوع اتصال‌دهنده است.

ملاحظات فنی در انتخاب و استفاده از پیچ آلن

انتخاب صحیح پیچ آلن نیازمند توجه به چندین پارامتر فنی است. اولین عامل، تعیین اندازه صحیح پیچ بر اساس بارهای وارده و ضخامت قطعاتی که باید به هم متصل شوند است. عامل دوم، انتخاب جنس مناسب است. برای محیط‌های معمولی، فولاد کربنی با پوشش گالوانیزه یا داکرومات کافی است، اما در محیط‌های خورنده یا دمای بالا، ممکن است نیاز به استنلس استیل گرید 304 یا 316 یا حتی مواد خاص مانند تیتانیوم باشد.

درجه استحکام نیز از عوامل کلیدی است. برای اتصالات معمولی، گرید 8.8 کفایت می‌کند، اما در اتصالات حیاتی تحت بارهای دینامیکی، گرید 10.9 یا 12.9 ضروری است. نوع سر پیچ (مخفی یا برجسته) باید بر اساس ملاحظات فضایی و زیبایی شناختی انتخاب شود. همچنین، اندازه آچار آلن باید دقیقاً متناسب با سایز سوکت پیچ باشد، زیرا استفاده از آچار نامناسب می‌تواند به سوکت آسیب زده و امکان سرویس‌دهی را در آینده از بین ببرد.

روش‌های صحیح نصب و سفت کردن پیچ آلن

نصب صحیح پیچ آلن برای دستیابی به عملکرد مطلوب ضروری است. پیش از نصب، باید از تمیز بودن سوکت و عدم وجود براده یا آلودگی در آن اطمینان حاصل کرد. آچار آلن باید کاملاً در سوکت قرار گیرد و زاویه آن نسبت به پیچ باید 90 درجه باشد تا از اعمال نیروی نامتقارن جلوگیری شود. در مواردی که نیاز به گشتاور دقیق وجود دارد، استفاده از ترک متر (Torque Wrench) مخصوص پیچ آلن توصیه می‌شود.

گشتاور سفت‌کردن باید دقیقاً مطابق با مقادیر توصیه‌شده توسط سازنده یا استانداردهای مربوطه اعمال شود. سفت‌کردن بیش از حد می‌تواند منجر به آسیب دیدن رزوه‌ها، تغییر شکل سوکت یا حتی شکست پیچ شود. در اتصالات چندپیچه، باید از الگوی صحیح سفت‌کردن (مانند الگوی ضربدری) استفاده شود تا تنش به صورت یکنواخت توزیع گردد. برای اتصالاتی که تحت ارتعاش قرار می‌گیرند، می‌توان از چسب‌های قفل‌کننده پیچ یا واشرهای مخصوص استفاده کرد.

چالش‌ها و محدودیت‌های پیچ آلن

علیرغم همه مزایا، پیچ آلن دارای برخی محدودیت‌ها نیز هست. اولین چالش، احتمال گرد شدن سوکت در صورت استفاده نادرست یا اعمال گشتاور بیش از حد است که می‌تواند باز کردن پیچ را مشکل یا غیرممکن سازد. این مشکل به ویژه در پیچ‌های با کیفیت پایین یا زمانی که از ابزار نامناسب استفاده می‌شود، شایع است. چالش دیگر، حساسیت به ناهممحوری ابزار است که در صورت زاویه دار شدن آچار، می‌تواند به سوکت آسیب بزند.

در محیط‌های خورنده، ممکن است مواد زائد در سوکت جمع شده و مانع از درگیری صحیح ابزار شود. همچنین، تولید پیچ آلن در مقایسه با پیچ‌های معمولی پیچیده‌تر و هزینه‌برتر است که این امر بر قیمت نهایی آن تأثیر می‌گذارد. در برخی کاربردهای بسیار حساس که نیاز به کنترل گشتاور دقیق وجود دارد، ممکن است اندازه‌گیری گشتاور واقعی اعمال شده بر پیچ آلن دشوارتر از پیچ‌های معمولی باشد.

نگهداری و عیب‌یابی پیچ آلن

برای اطمینان از عملکرد مداوم پیچ‌های آلن، نگهداری پیشگیرانه ضروری است. در محیط‌های خورنده، باید به طور دوره‌ای سوکت پیچ را از نظر تجمع مواد زائد بررسی و در صورت نیاز تمیز کرد. در کاربردهای حیاتی، بازرسی دوره‌ای گشتاور سفت‌شدگی توصیه می‌شود تا از شل شدن احتمالی اتصالات جلوگیری شود در صورت مشاهده علائم گرد شدن سوکت، می‌توان از روش‌هایی مانند استفاده از ابزارهای خراب شده (Extractor) یا حرارت دادن موضعی برای باز کردن پیچ استفاده کرد.

بیشتر بخوانید: تفاوت پیچ خشکه و آهنی

برای جلوگیری از آسیب دیدن سوکت، همیشه باید از آچار آلن با کیفیت و با اندازه دقیق استفاده کرد. آچارهای فرسوده یا نامناسب مهمترین عامل آسیب به پیچ‌های آلن هستند. در مواردی که پیچ به طور مکرر باز و بسته می‌شود، ممکن است نیاز به استفاده از پیچ‌های با پوشش‌های خاص مانند تفلون یا روکش‌های سخت باشد تا عمر سوکت افزایش یابد. همچنین، در کاربردهای حساس، ممکن است نیاز به تعویض دوره‌ای پیچ‌ها باشد حتی اگر ظاهراً سالم به نظر برسند.

نتیجه‌گیری

پیچ آلن به عنوان یکی از انعطاف‌پذیرترین و کاربردی‌ترین انواع اتصال‌دهنده‌ها، جایگاه منحصر به فردی در صنایع مختلف پیدا کرده است. مزایای منحصر به فرد این پیچ از جمله قابلیت استفاده در فضاهای محدود، امکان اعمال گشتاور بالا و زیبایی شناختی بهتر، آن را به گزینه‌ای ایده‌آل برای بسیاری از کاربردها تبدیل کرده است. با این حال، استفاده موفق از این پیچ‌ها نیازمند انتخاب صحیح بر اساس استانداردهای فنی، نصب اصولی و نگهداری مناسب است.

پیشرفت‌های اخیر در مواد و روش‌های تولید، امکان ساخت پیچ‌های آلن با استحکام بالاتر، مقاومت بهتر در برابر خوردگی و عمر طولانی‌تر را فراهم آورده است. آگاهی از این تحولات و به کارگیری بهترین روش‌های استفاده می‌تواند به طراحان و اپراتورها کمک کند تا حداکثر بهره‌وری را از این اتصال‌دهنده‌های ارزشمند ببرند. در نهایت، پیچ آلن نه به عنوان یک قطعه ساده، بلکه به عنوان یک راه‌حل مهندسی هوشمند برای چالش‌های پیچیده اتصال در صنعت امروز محسوب می‌شود.
