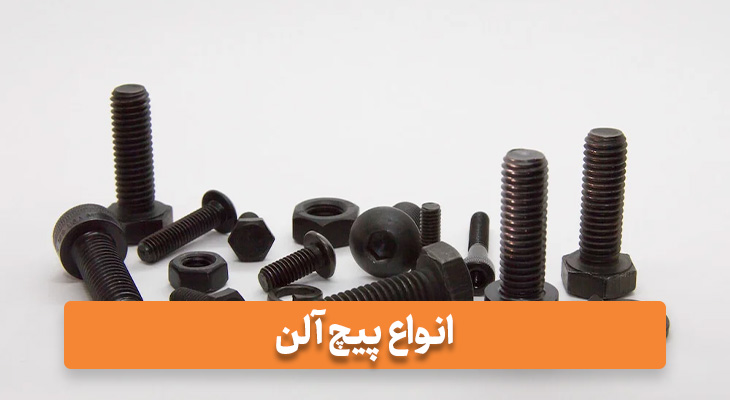

انواع پیچ آلن

انواع پیچ آلن | پیچ آلن به عنوان یکی از پرکاربردترین اتصال‌دهنده‌ها در صنایع مختلف شناخته می‌شود که به دلیل طراحی خاص و مزایای منحصر به فرد، جایگاه ویژه‌ای در مجموعه ابزارهای مهندسی پیدا کرده است. این نوع پیچ که با نام پیچ سوکت کپ نیز معروف است، با استفاده از یک آچار آلن (هگزاگونال داخلی) سفت و باز می‌شود. تنوع در طراحی و ساخت پیچ‌های آلن، امکان استفاده از آن‌ها را در طیف گسترده‌ای از کاربردها فراهم کرده است. در این مقاله به بررسی عمیق انواع پیچ آلن، مشخصات فنی، مزایا و معایب و کاربردهای تخصصی هرکدام می‌پردازیم.

بیشتر بخوانید: پیچ خودکار

تعریف و ویژگی‌های عمومی پیچ آلن

پیچ آلن در اصل به خانواده‌ای از پیچ‌ها اطلاق می‌شود که برای سفت و باز کردن آن‌ها از آچارهای شش گوش داخلی (آلن) استفاده می‌شود. این طراحی امکان اعمال گشتاور بالاتر با احتمال کمتر سرخوردن آچار را در مقایسه با پیچ‌های شیاردار معمولی فراهم می‌آورد. پیچ‌های آلن معمولاً از فولادهای کربنی، فولادهای آلیاژی، استنلس استیل یا حتی تیتانیوم ساخته می‌شوند و در گریدهای مختلف استحکامی از 8.8 تا 12.9 تولید می‌گردند. سطح این پیچ‌ها ممکن است به صورت خام، گالوانیزه، آبکاری شده یا با پوشش‌های خاصی مانند داکرومت باشد که بسته به شرایط محیطی انتخاب می‌شوند.

مزیت اصلی پیچ آلن، قابلیت استفاده در فضاهای محدود است چرا که تنها نیاز به فضای کافی برای وارد کردن آچار آلن دارد، برخلاف پیچ‌های دیگر که نیاز به فضای چرخش آچار خارجی دارند. این ویژگی باعث شده تا در مونتاژهای فشرده و دقیق، پیچ آلن به گزینه اول بسیاری از مهندسان تبدیل شود. همچنین، سر تخت این پیچ‌ها (در انواع معمولی) امکان نصب همسطح با سطح کار را فراهم می‌آورد که از نظر زیبایی شناختی و ایرودینامیکی مزیت محسوب می‌شود.

بیشتر بخوانید: پیچ آلن چیست؟

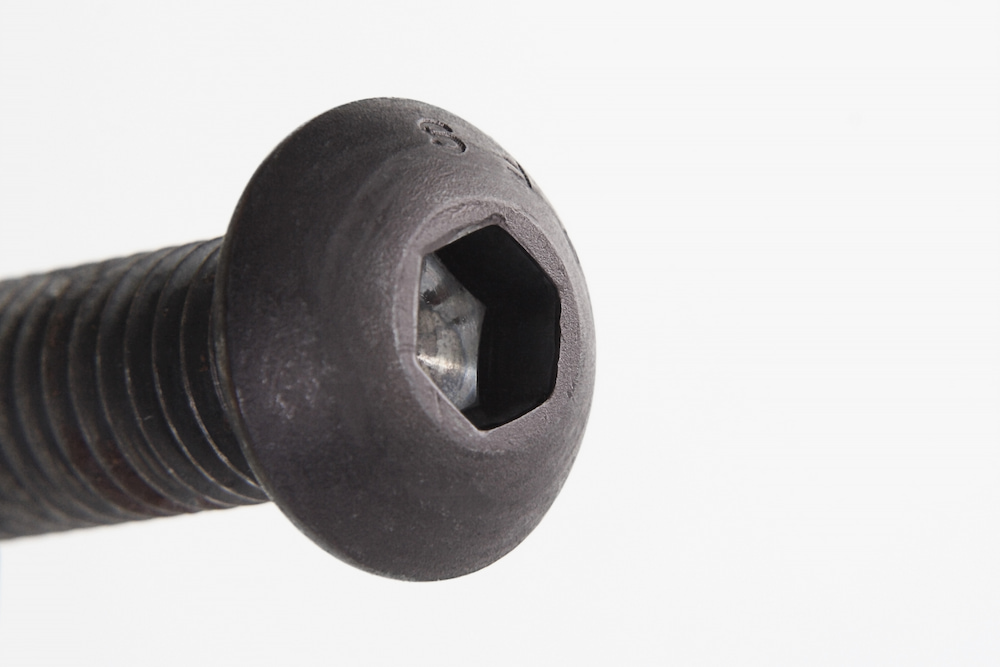

پیچ آلن سر استوانه‌ای (Button Head)

پیچ آلن سر استوانه‌ای یا Button Head یکی از متداول‌ترین انواع پیچ آلن است که سر آن به شکل نیمکره یا دکمه‌ای طراحی شده است. این طراحی علاوه بر زیبایی ظاهری، توزیع تنش بهتری در مقایسه با سرهای تخت ایجاد می‌کند. قطر سر این پیچ‌ها معمولاً حدود 1.5 برابر قطر بدنه پیچ است که سطح تماس کافی برای اعمال گشتاور مناسب را فراهم می‌آورد. عمق سوکت آلن در این نوع معمولاً کمتر از انواع دیگر است که این ویژگی تا حدی محدودیت در اعمال گشتاورهای بسیار بالا ایجاد می‌کند.

کاربرد اصلی این نوع پیچ در مونتاژهایی است که نیاز به زیبایی ظاهری دارند یا در مواردی که برجستگی سر پیچ نباید بیش از حد باشد. صنایع الکترونیک، خودروسازی و تولید دستگاه‌های پزشکی از مصرف‌کنندگان عمده این نوع پیچ هستند. در کاربردهایی که ارتعاش وجود دارد، معمولاً از واشرهای قفل‌کننده یا چسب‌های مخصوص همراه با این پیچ‌ها استفاده می‌شود تا از شل شدن احتمالی جلوگیری شود. جنس این پیچ‌ها بسته به کاربرد می‌تواند از استنلس استیل 304 یا 316 برای محیط‌های خورنده تا فولادهای آلیاژی پراستحکام برای بارهای سنگین متغیر باشد.

پیچ آلن سر تخت (Flat Head)

پیچ آلن سر تخت که به نام Countersunk Head نیز شناخته می‌شود، به گونه‌ای طراحی شده که کاملاً در سطح کار فرو رفته و همسطح با آن می‌شود. زاویه مخروط سر این پیچ‌ها معمولاً 90 درجه است که با شیارهای مخروطی ایجاد شده روی سطح کار تطابق کامل دارد. این ویژگی باعث می‌شود تا پیچ پس از نصب، هیچ برجستگی ایجاد نکند که در کاربردهای ایرودینامیکی، زیبایی شناختی یا مواردی که حرکت اجسام روی سطح مورد نظر است، اهمیت ویژه‌ای دارد.

بیشتر بخوانید: پیچ آلن

عمق سوکت آلن در این نوع معمولاً بیشتر از نوع سر استوانه‌ای است که امکان اعمال گشتاور بالاتر را فراهم می‌آورد. از این پیچ‌ها به‌طور گسترده در صنایع هوافضا، خودروسازی (به ویژه در بخش‌های بدنه) و ساخت قالب‌های صنعتی استفاده می‌شود. نکته مهم در استفاده از این پیچ‌ها، ایجاد سوراخ مخروطی دقیق با زاویه صحیح است تا از تمرکز تنش و آسیب به قطعه جلوگیری شود. در کاربردهای ساختاری، معمولاً از این پیچ‌ها با گریدهای استحکامی بالا (10.9 یا 12.9) استفاده می‌شود تا بتوانند تنش‌های وارده را به خوبی تحمل کنند.

پیچ آلن سرخزینه (Socket Head Cap Screw)

پیچ آلن سرخزینه که در صنعت به نام SHCS (Socket Head Cap Screw) معروف است، یکی از پراستحکام‌ترین انواع پیچ آلن محسوب می‌شود. این پیچ‌ها دارای سر استوانه‌ای بلند با عمق سوکت قابل توجه هستند که امکان اعمال گشتاورهای بسیار بالا را فراهم می‌آورد. ارتفاع سر این پیچ‌ها معمولاً برابر با قطر پیچ است و قطر سر نیز حدود 1.5 برابر قطر پیچ می‌باشد. این نسبت‌های دقیق باعث توزیع یکنواخت تنش و مقاومت عالی در برابر بارهای کششی و برشی می‌شود.

کاربرد اصلی این پیچ‌ها در اتصالات حیاتی و پرتنش است. صنایع ماشین‌سازی سنگین، سیستم‌های هیدرولیک فشار بالا و اتصالات سازه‌ای از مصرف‌کنندگان اصلی این نوع پیچ هستند. جنس این پیچ‌ها معمولاً از فولادهای آلیاژی با عملیات حرارتی دقیق است تا به گریدهای استحکامی 12.9 یا حتی بالاتر دست یابند. در برخی کاربردهای خاص مانند صنایع دریایی یا غذایی، از انواع استنلس استیل 316 یا 17-4PH این پیچ‌ها استفاده می‌شود. یکی از مزایای مهم این پیچ‌ها، قابلیت استفاده در سوراخ‌های کور (Blind Holes) است که در بسیاری از کاربردهای مهندسی ضروری است.

پیچ آلن سرکوتاه (Low Head)

پیچ آلن سرکوتاه یا Low Head نوعی طراحی خاص برای کاربردهایی است که محدودیت ارتفاع وجود دارد. ارتفاع سر این پیچ‌ها معمولاً 50 تا 60 درصد ارتفاع سر پیچ‌های سرخزینه استاندارد است، در حالی که قطر سر حفظ شده است. این طراحی هوشمندانه امکان اعمال گشتاور مناسب را در عین کم کردن ارتفاع کلی اتصال فراهم می‌آورد. عمق سوکت در این پیچ‌ها معمولاً کمتر از انواع استاندارد است که تا حدی گشتاور قابل اعمال را محدود می‌کند.

بیشتر بخوانید: پیچ چیست؟

کاربردهای اصلی این پیچ‌ها در صنایع الکترونیک، تجهیزات پزشکی و سیستم‌های اپتیک است که فضای محدودی برای سر پیچ وجود دارد. در ساخت هارددیسک‌ها، پرینترهای سه‌بعدی صنعتی و تجهیزات آزمایشگاهی دقیق، این نوع پیچ به طور گسترده استفاده می‌شود. جنس این پیچ‌ها معمولاً از استنلس استیل یا فولادهای با استحکام متوسط است چرا که در کاربردهای آن معمولاً بارهای سنگین ساختاری وجود ندارد. نکته مهم در استفاده از این پیچ‌ها، دقت در اعمال گشتاور است چرا که به دلیل عمق کم سوکت، احتمال آسیب دیدن سوکت در صورت اعمال گشتاور بیش از حد وجود دارد.

پیچ آلن شانه‌دار (Shoulder Screw)

پیچ آلن شانه‌دار یا Shoulder Screw یکی از انواع تخصصی پیچ آلن است که علاوه بر عملکرد اتصال‌دهی، نقش مکانیکی خاصی نیز ایفا می‌کند. این پیچ‌ها دارای یک بخش میانی صاف و دقیق (شانه) هستند که معمولاً به عنوان محور چرخش، تکیه‌گاه یا راهنما در مکانیزم‌های مختلف استفاده می‌شود. قطر شانه معمولاً کمی بزرگتر از قطر رزوه پیچ است و طول آن بسته به کاربرد می‌تواند متغیر باشد. دقت ابعادی شانه در این پیچ‌ها معمولاً در حد میکرون است که امکان استفاده در مکانیزم‌های دقیق را فراهم می‌آورد.

کاربردهای این پیچ‌ها در صنایع رباتیک، مکانیزم‌های دقیق و قالب‌سازی بسیار رایج است. به عنوان مثال، در ساخت بازوهای رباتیک، این پیچ‌ها هم به عنوان اتصال‌دهنده و هم به عنوان محور چرخش مفاصل عمل می‌کنند. جنس این پیچ‌ها معمولاً از فولادهای ابزار با عملیات حرارتی خاص است تا سایش شانه به حداقل برسد. در برخی کاربردهای خاص، شانه این پیچ‌ها ممکن است آبکاری سخت یا پوشش‌های ضدسایش مانند کروم سخت دریافت کند. قیمت این پیچ‌ها به دلیل دقت ساخت بالا و عملیات ماشینکاری اضافی، معمولاً به مراتب بیشتر از پیچ‌های آلن معمولی است.

پیچ آلن با سوکت ستاره‌ای (Torx)

اگرچه نام عمومی این دسته از پیچ‌ها “آلن” به سوکت شش گوش داخلی اشاره دارد، اما امروزه انواعی از پیچ‌ها با سوکت ستاره‌ای (Torx) نیز در بازار موجود است که عملکردی مشابه دارند. این طراحی که با نام T-head نیز شناخته می‌شود، امکان انتقال گشتاور بالاتری نسبت به سوکت شش گوش معمولی را فراهم می‌آورد و احتمال آسیب دیدن سوکت در اثر اعمال گشتاورهای بالا را کاهش می‌دهد. پیچ‌های Torx در اندازه‌های مختلفی از T1 تا T100 تولید می‌شوند که هر کدام برای محدوده خاصی از گشتاورها طراحی شده‌اند.

کاربرد اصلی این پیچ‌ها در صنایعی است که نیاز به اعمال گشتاورهای بالا با قابلیت اطمینان زیاد وجود دارد. صنایع خودروسازی (به ویژه در بخش موتور و انتقال قدرت)، هوافضا و تجهیزات پزشکی از مصرف‌کنندگان اصلی این نوع پیچ هستند. مزیت اصلی این سیستم، توزیع یکنواخت فشار بر دیواره‌های سوکت است که باعث افزایش عمر ابزار و پیچ می‌شود. در سال‌های اخیر، انواع امنیتی این پیچ‌ها با پین مرکزی یا طراحی‌های خاص نیز توسعه یافته‌اند که امکان باز کردن بدون ابزار اختصاصی را غیرممکن می‌سازد.

ملاحظات فنی در انتخاب و استفاده از پیچ آلن

انتخاب مناسب‌ترین نوع پیچ آلن برای هر کاربرد نیازمند توجه به چندین پارامتر فنی است. نخستین عامل، تعیین میزان گشتاور مورد نیاز و تطابق آن با توانایی پیچ است. پیچ‌های با سوکت عمیق‌تر مانند سرخزینه، گشتاور بالاتری را نسبت به انواع سرکوتاه تحمل می‌کنند. عامل دوم، شرایط محیطی است که جنس پیچ و نوع پوشش آن را تعیین می‌کند. در محیط‌های خورنده، استنلس استیل 316 یا تیتانیوم و در محیط‌های عادی، فولادهای کربنی با پوشش مناسب انتخاب می‌شوند.

بیشتر بخوانید: پیچ خشکه

نوع بارگذاری نیز در انتخاب پیچ مؤثر است. برای بارهای کششی خالص، پیچ‌های با گرید استحکامی بالا و برای بارهای برشی، پیچ‌های با قطر بیشتر مناسب‌تر هستند. در کاربردهای ارتعاشی، استفاده از پیچ‌های با قفل‌کننده داخلی یا همراه با واشرهای قفل‌کننده توصیه می‌شود. همچنین، در انتخاب پیچ آلن باید به فضای موجود برای نصب و نوع آچار قابل استفاده توجه ویژه داشت. در برخی موارد ممکن است نیاز به استفاده از آچارهای توخالی یا آچارهای با زاویه خم خاص باشد که باید از قبل پیش‌بینی شود.

نتیجه‌گیری

پیچ آلن به عنوان یکی از انعطاف‌پذیرترین و پرکاربردترین اتصال‌دهنده‌ها در صنعت، با تنوع گسترده‌ای در طراحی و کاربرد عرضه می‌شود. از اتصالات ظریف الکترونیکی تا سازه‌های سنگین صنعتی، هر کدام نیازمند نوع خاصی از این پیچ‌ها هستند. آگاهی از ویژگی‌های هر نوع و انتخاب آگاهانه بر اساس شرایط کارکرد، می‌تواند به طور قابل توجهی بر عملکرد، قابلیت اطمینان و عمر مفید اتصالات تأثیر بگذارد. با پیشرفت فناوری‌های مواد و روش‌های تولید، امروزه شاهد ظهور انواع جدیدی از پیچ‌های آلن با قابلیت‌های ویژه هستیم که امکان استفاده از آن‌ها در شرایط عملیاتی پیچیده‌تر را فراهم می‌آورد. درک عمیق این تنوع و کاربردهای تخصصی هر نوع، برای مهندسان و تکنسین‌های فعال در حوزه طراحی و مونتاژ ضروری است.
